BSP螺纹执行什么标准? 与英制G螺纹有何区别? Rp, Rc, BSPP, BSPT等代号又是什么意思?

BSP螺纹和G螺纹的区别

最近,加QQ咨询关于BSP螺纹的问题比较多,博主百度了一下,发现网上也有不少介绍,但是感觉都不够全面,不够清晰。所以,针对BSP螺纹的有关知识博主在此做下分享。当然,本文只是博主一家之言,纰漏在所难免。如有问题请在下面留言。

BSP螺纹是什么意思

BSP螺纹全称是British Standard Pipe Thread,指的是英国标准管螺纹,属于惠氏螺纹(BS 84)范畴。

说到惠氏螺纹,私以为甚是了不起,不仅仅因为它是世界上第一个螺纹标准,更因为它的提出者约瑟夫·惠特沃斯Joseph Whitworth)。感兴趣的朋友可以自行百度或者维基百科,这里不多作介绍。

BSP螺纹按外形分为两种:圆柱管螺纹BSPP(British Standard Pipe Parallel)和圆锥管螺纹BSPT(British Standard Pipe Taper)

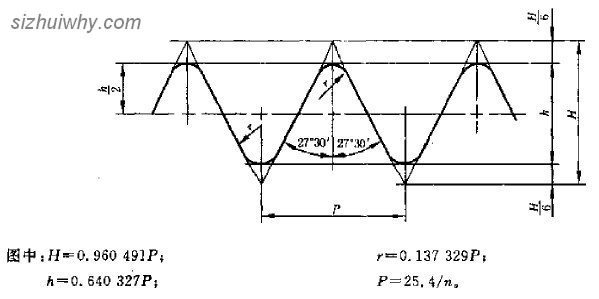

前面说过,BSP螺纹属于惠氏螺纹的一种,故牙型角为55°,如下图示:

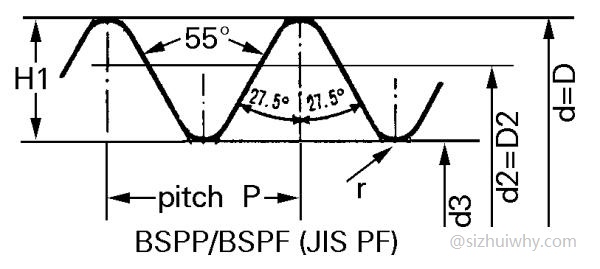

BSP螺纹55°牙型

英制圆柱管螺纹BSPP(British Standard Pipe Parallel)

BSPP - 英制圆柱管螺纹。网上有的直译成平行管螺纹,博主觉得有点不妥。与之对应的另外一种管螺纹叫“圆锥管螺纹”,这个是约定俗成的叫法,也是教科书上的标准称呼。若将British Standard Pipe Parallel翻译成“平行管螺纹”则可能会让人觉得有点摸不到头脑,且不够专业。

历史上的原因,BSPP同时又有其他不同的称呼。常见的如BSPF(British Standard Pipe Fitting)、BSPM(British Standard Pipe Mechanical)和PS(British Standard Pipe Straight)等。

然而,随着后来ISO标准化的开始,这些五花八样的称呼统统用一个简单明了的字母代替了。

这就是G螺纹。

于是:

G = BSPP = BSPF = BSPM = PS = ……

字母G是Gas的缩写(一说是源于德语Gewinde,“螺纹”的意思,博主个人比较倾向于前者),因为起初是在煤气管道上用的。而我们之所以称G为管螺纹,是因为G和管(Guan)的拼音首字母相同的缘故,这实在是一个巧合。

G螺纹分内、外两种螺纹,用于非密封联接。执行标准是BS EN ISO 228-1,旧标准是BS 2779,现已作废。

另外,有关标准的几个常见版本的含义:

  • ISO-xxx = International Standard = 国际标准
  • EN-ISO-xxx = European version of the International Standard = 欧版国际标准
  • BS-EN-ISO-xxx = British version of the European version of the International Standard = 英版的欧版国际标准

如有需要,以上提到的几种螺纹标准可在文末下载(PDF格式)。

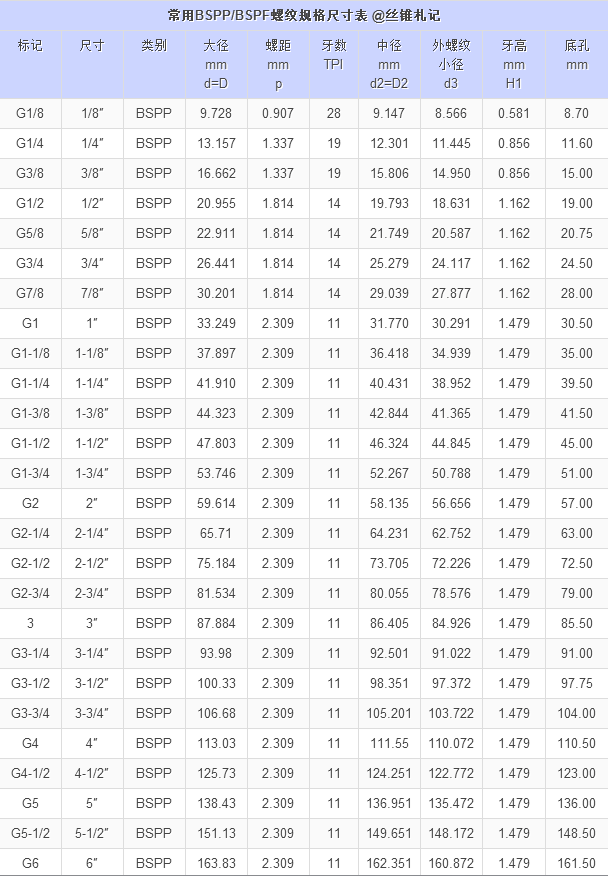

常用BSPP/BSPF螺纹规格尺寸表

常用BSPP/BSPF螺纹规格尺寸表

常用BSPP/BSPF螺纹规格尺寸表
标记

尺寸

类别大径
mm
d=D
螺距
mm
p
牙数
TPI

中径
mm
d2=D2
外螺纹
小径
d3
牙高
mm
H1
底孔
mm
G1/8 1/8" BSPP 9.728 0.907 28 9.147 8.566 0.581 8.70
G1/4 1/4" BSPP 13.157 1.337 19 12.301 11.445 0.856 11.60
G3/8 3/8" BSPP 16.662 1.337 19 15.806 14.950 0.856 15.00
G1/2 1/2" BSPP 20.955 1.814 14 19.793 18.631 1.162 19.00
G5/8 5/8" BSPP 22.911 1.814 14 21.749 20.587 1.162 20.75
G3/4 3/4" BSPP 26.441 1.814 14 25.279 24.117 1.162 24.50
G7/8 7/8" BSPP 30.201 1.814 14 29.039 27.877 1.162 28.00
G1 1" BSPP 33.249 2.309 11 31.770 30.291 1.479 30.50
G1-1/8 1-1/8" BSPP 37.897 2.309 11 36.418 34.939 1.479 35.00
G1-1/4 1-1/4" BSPP 41.910 2.309 11 40.431 38.952 1.479 39.50
G1-3/8 1-3/8" BSPP 44.323 2.309 11 42.844 41.365 1.479 41.50
G1-1/2 1-1/2" BSPP 47.803 2.309 11 46.324 44.845 1.479 45.00
G1-3/4 1-3/4" BSPP 53.746 2.309 11 52.267 50.788 1.479 51.00
G2 2" BSPP 59.614 2.309 11 58.135 56.656 1.479 57.00
G2-1/4 2-1/4" BSPP 65.71 2.309 11 64.231 62.752 1.479 63.00
G2-1/2 2-1/2" BSPP 75.184 2.309 11 73.705 72.226 1.479 72.50
G2-3/4 2-3/4" BSPP 81.534 2.309 11 80.055 78.576 1.479 79.00
3 3" BSPP 87.884 2.309 11 86.405 84.926 1.479 85.50
G3-1/4 3-1/4" BSPP 93.98 2.309 11 92.501 91.022 1.479 91.00
G3-1/2 3-1/2" BSPP 100.33 2.309 11 98.351 97.372 1.479 97.75
G3-3/4 3-3/4" BSPP 106.68 2.309 11 105.201 103.722 1.479 104.00
G4 4" BSPP 113.03 2.309 11 111.55 110.072 1.479 110.50
G4-1/2 4-1/2" BSPP 125.73 2.309 11 124.251 122.772 1.479 123.00
G5 5" BSPP 138.43 2.309 11 136.951 135.472 1.479 136.00
G5-1/2 5-1/2" BSPP 151.13 2.309 11 149.651 148.172 1.479 148.50
G6 6" BSPP 163.83 2.309 11 162.351 160.872 1.479 161.50

如需要下载保存,可点此下载PNG格式图片:BSPP / PF 螺纹尺寸表

英制圆锥管螺纹BSPT(British Standard Pipe Taper)

BSPT - 英制圆锥管螺纹,又称PT螺纹,只用于一般密封联接。BSPT旧标准为BS 21,而在新标准BS EN 10226-1中,用R螺纹替代。

于是:

R = BSPT = PT = ……

字母R来源于德语rohr,意思是“管”。R螺纹实际是一个系列,常见的有Rp、Rs、Rc、R1和R2。具体如下:

  • Rp - 英制密封圆柱内螺纹
  • Rs - 英制密封圆柱外螺纹
  • Rc - 英制密封圆锥内螺纹
  • R1 - 英制密封圆锥外螺纹,与Rp配合使用,即Rp/R1“柱/锥”配合
  • R2 - 英制密封圆锥外螺纹,与Rc配合使用,即Rc/R2“锥/锥”配合

由此可见,一般密封英制管螺纹分为两种:圆柱管螺纹和圆锥管螺纹

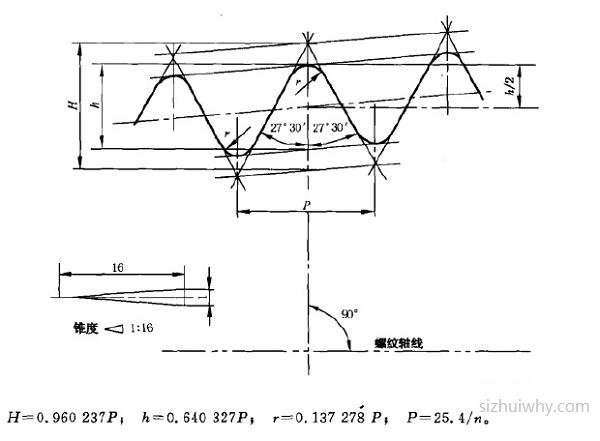

密封用圆柱管螺纹(Rp)设计牙型与非密封管螺纹G完全一致,不同之处在于螺纹精度。而密封用圆锥管螺纹(R)则在圆柱管螺纹基础上按1:16的锥度进行技术转化。其设计牙型如下图示:

Rc、R1、R2螺纹1:16锥度牙型

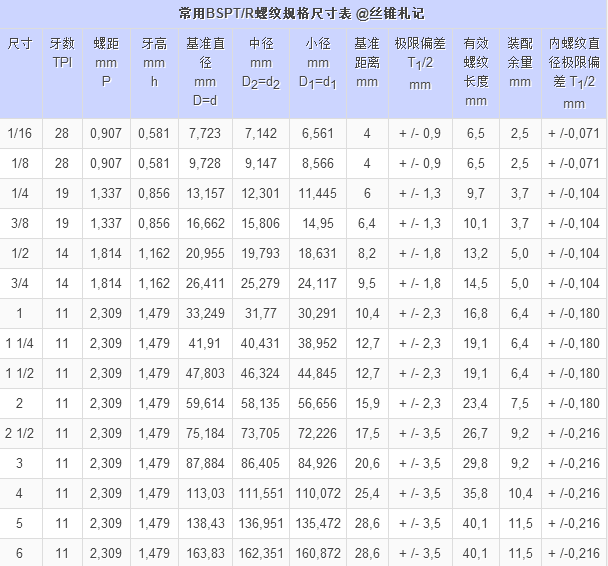

常用BSPT/R螺纹规格尺寸表

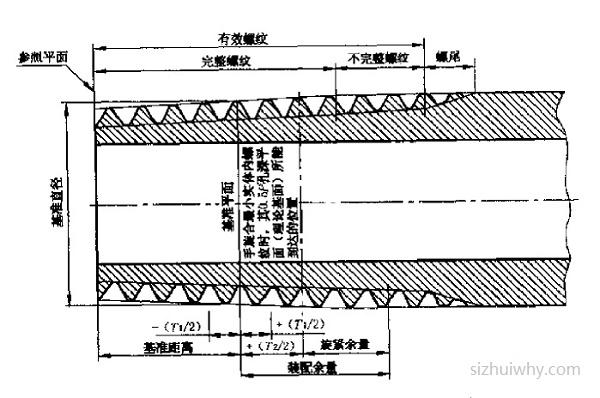

R/BSPT螺纹尺寸表

常用BSPT/R螺纹规格尺寸表
尺寸牙数
TPI
螺距
mm
P
牙高
mm
h
基准直径
mm
D=d
中径
mm
D2=d2
小径
mm
D1=d1
基准距离
mm
极限偏差
T1/2
mm
有效螺纹长度
mm
装配余量
mm
内螺纹直径极限偏差 T1/2
mm
1/16280,9070,5817,7237,1426,5614+ /- 0,96,52,5+ /-0,071
1/8280,9070,5819,7289,1478,5664+ /- 0,96,52,5+ /-0,071
1/4191,3370,85613,15712,30111,4456+ /- 1,39,73,7+ /-0,104
3/8191,3370,85616,66215,80614,956,4+ /- 1,310,13,7+ /-0,104
1/2141,8141,16220,95519,79318,6318,2+ /- 1,813,25,0+ /-0,104
3/4141,8141,16226,41125,27924,1179,5+ /- 1,814,55,0+ /-0,104
1112,3091,47933,24931,7730,29110,4+ /- 2,316,86,4+ /-0,180
1 1/4112,3091,47941,9140,43138,95212,7+ /- 2,319,16,4+ /-0,180
1 1/2112,3091,47947,80346,32444,84512,7+ /- 2,319,16,4+ /-0,180
2112,3091,47959,61458,13556,65615,9+ /- 2,323,47,5+ /-0,180
2 1/2112,3091,47975,18473,70572,22617,5+ /- 3,526,79,2+ /-0,216
3112,3091,47987,88486,40584,92620,6+ /- 3,529,89,2+ /-0,216
4112,3091,479113,03111,551110,07225,4+ /- 3,535,810,4+ /-0,216
5112,3091,479138,43136,951135,47228,6+ /- 3,540,111,5+ /-0,216
6112,3091,479163,83162,351160,87228,6+ /- 3,540,111,5+ /-0,216

如需要下载保存,可点此下载PNG格式图片:BSPT / R 螺纹尺寸表

值得一提的是,很多朋友认为BSP螺纹指的就是G螺纹,并可以相互通用,对于这种说法博主则有不同的看法。

一般密封用圆柱管螺纹(Rp)的密封效果必要时是通过在整个螺纹中添加密封填充物(如:聚四氟乙烯密封带)来实现的,而非密封用圆柱管螺纹(G)的密封效果则是通过在螺纹联接的两端或其周围使用密封设备(如:O型密封环)来实现。

不仅如此,一般密封用管螺纹螺纹与非密封用管螺纹的用途及设计公差也有区别,具体可参看《公制、美制和英制螺纹标准手册》(推荐最新版)。

实际上,不少机械加工企业在加工BSP螺纹时通常会遇到螺纹环塞规检验均合格但配合起来就是密封不良的情况的主要原因就在于混淆了密封用Rp内螺纹与非密封用G内螺纹。

与BSP螺纹有关的一些螺纹代号及标准:

  • G - 英制圆柱管螺纹(标准:BS 2779、BS EN ISO 228-1、ISO 7-1)
  • BSPP - 英制圆柱管螺纹(标准:BS 2779、BS EN ISO 228-1、ISO 7-1)
  • BSPT - 英制圆锥管螺纹(标准:BS 21、BS EN 10226-1、 ISO 7-1)
  • R(Rp、Rs、Rc、R1、R2) - 英制圆锥管螺纹(标准:BS 21、BS EN 10226-1、 ISO 7-1、DIN 2999)

需要更多更详实的信息?可在文末下载这些标准(PDF格式)。

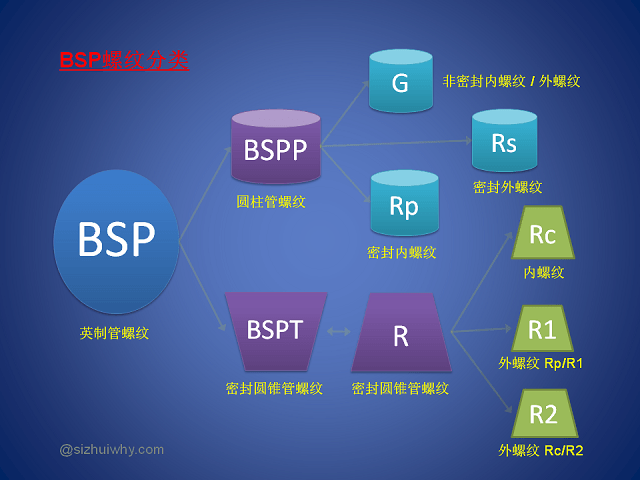

BSP螺纹分类关系图

为更直观的表示BSP螺纹的分类及关系,也为了方便查阅,博主特意做了一个“BSP螺纹分类关系图”(如下)。

从图中可以轻松看出BSP螺纹和G螺纹的区别和联系。需要的朋友可免费下载分享,但转载请务必注明出处或本文链接。

BSP螺纹分类关系图@丝锥札记

BSP螺纹相关标准下载

下载内容:BSP螺纹相关标准(PDF格式),如BS-84、BS-21、BS-2779、BS-EN-ISO-228-1及ISO7-1等。

点此进入下载页面 → (为了更好的沟通和交流,接下来烦请务必认真阅读)

请在下面输入你的常用邮箱,免费下载BSP螺纹相关标准(PDF格式),如BS-84、BS-21、BS-2779、BS-EN-ISO-228-1及ISO7-1等。

友情提示:某些免费邮箱可能会设置拦截限制。如收件箱里查收不到,请检查垃圾邮件并添加为白名单。

« »
