总结:攻丝底孔直径的计算

众所周知,恰当的攻丝底孔直径对所加工的螺纹质量及丝锥寿命都有比较大的影响,而如何确定最适合的底孔尺寸,方法则往往比较单一,一般是根据经验和计算。经验方面比较主观,就不多说了。而关于计算的方法,博客中也不止一次的介绍过,从快速、大致的估算到精确、客观的计算文中都有相应说明。有朋友说介绍的比较散,有点乱,下面就主要总结下如何通过计算确定恰当的攻丝底孔直径。

按螺纹成型的原理,可分为两大类,一是切削螺纹,二是挤压螺纹

阅读全文 »

什么是螺纹旋合度(牙高率)

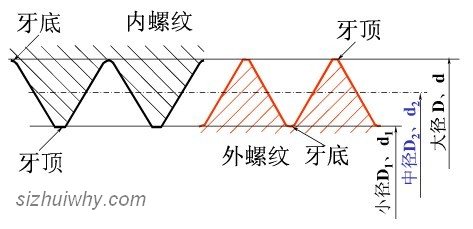

所谓螺纹旋合度是指内螺纹与外螺纹牙型实际啮合高度与理论牙型高度的百分比,英语为Percentage of Thread,又称牙高率、螺纹接触高度比、牙型饱满度、接触率、饱牙率,螺纹旋合度是博主的意译。为了简便、形象及统一,以后博客中统称为牙高率。

引入螺纹旋合度这个概念为了研究螺纹理论强度与实际强度的关系,主要体现在丝锥攻丝底孔的选择上。博主在《牙高率与攻丝底孔的选择》此文中提到,我们常用的攻丝底孔的螺纹啮合并不是100%啮合状态,而是大约75%左右。最近有不少朋友询问这是怎么计算的,根据是什么。现将具体计算过称介绍如下:

牙高率=100(外螺纹大径-底孔尺寸)/(2·理论牙型高度)

阅读全文 »

螺纹旋合度(牙高率)与底孔尺寸的选择

这里所说的“螺纹旋合度”并不是指螺纹联接的“长度”,而是指内外螺纹牙型咬合的饱满度-牙高率。通常我们使用的螺纹其工作部分并不是100%配合的牙型,而是其中一部分。比如,M10×1.5的外螺纹小径d1=8.376,而一般使用切削丝锥攻丝推荐底孔直径为8.5,即实际内螺纹工作小径D1=8.5,而不是8.376。

阅读全文 »
