丝锥札记

在众多丝锥涂层技术之中，“氧化处理”是比较常见也是较容易实现的一种处理技术。

所谓“氧化处理”（vaporized）实际就是把高速钢丝维放入500℃-550℃（实际多为530℃）的高温水蒸气中，使其表面形成外观蓝黑色Fe3O4（铁的一种氧化物）覆膜的一种表面处理方法。

氧化处理之所以能提高丝锥的切削性能是因为其具有以下特点：

• 多孔的表面对冷却液吸附性好，起到减小磨擦的作用
• 防止丝锥与被切削材料间的粘结
• 除去了制作丝锥时残留在其表面的磨削应力

但需注意的是，氧化处理所生成的Fe3O4覆膜并不能提高丝锥表面层的硬度，即，覆膜本身并没有太高的耐磨性。这点与其他丝锥涂层技术如TiN、TiCN等有着本质区别。

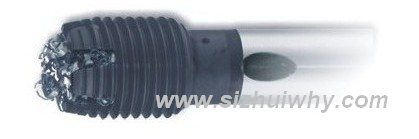

氧化处理主要应用在不锈钢、低碳钢、镍铬钢等易粘结的长屑材料攻丝中，切削效果及丝锥寿命均有显著提高，几乎可适用于所有中、低强度钢件的攻丝中。这点在NORIS专利产品内容屑丝锥中得到显效应用。
